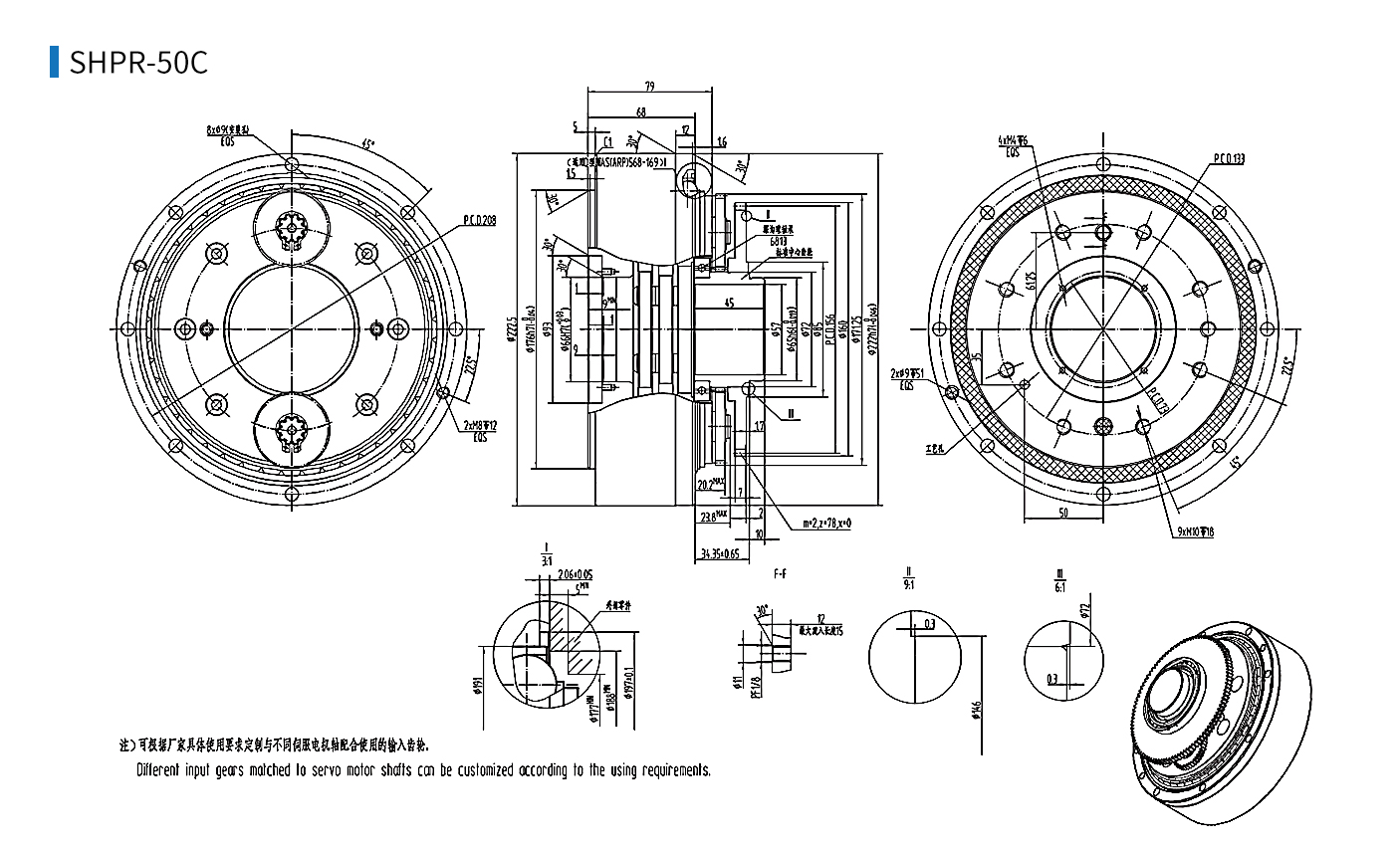

输出轴螺栓紧固型外形尺寸图
额定值表
| 输出转速(r/min) | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 启动停止容许转矩(Nm) | 瞬时最大容许转矩(Nm) | 容许力矩(Nm) | 瞬时最大容许力矩(Nm) | 倾覆刚度(Nm/arc.min) | 扭转刚度(Nm/arc.min) | 空程回差(arc.min) | 允许轴 向负载 (N) | 重量(kg) | |||||||||||
| 型号 | 减速比 | ||||||||||||||||||||||||||||
| 电机在外壳侧 | 电机在轴侧 | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | 输出转矩O(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | ||||||||||
| SHPR-50C | 32.54 | 31.54 | 681 | 0.48 | 554 | 0.77 | 490 | 1.03 | 450 | 1.26 | 420 | 1.47 | 398 | 1.67 | 366 | 2.04 | 341 | 2.38 | —— | —— | 1225 | 2450 | 1764 | 3528 | 1960 | 255 | 1 | 11750 | 14.6 |
