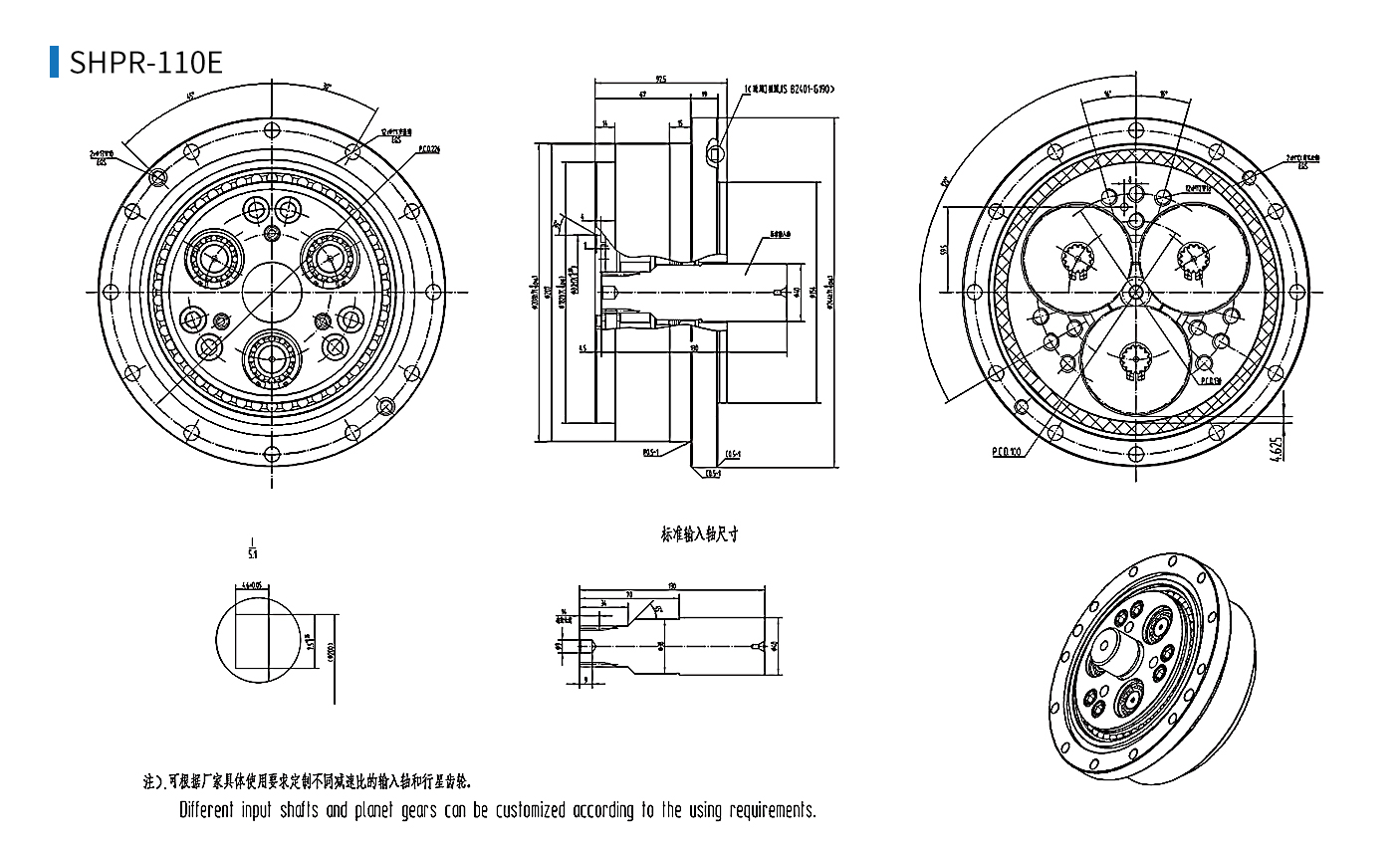

输出轴螺栓紧固型外形尺寸图
额定值表
| 输出转速(r/min) | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 启动停止容许转矩(Nm) | 瞬时最大容许转矩(Nm) | 容许力矩(Nm) | 瞬时最大容许力矩(Nm) | 倾覆刚度(Nm/arc.min) | 扭转刚度(Nm/arc.min) | 空程回差(arc.min) | 允许轴 向负载 (N) | 重量(kg) | |||||||||||
| 型号 | 减速比 Ratio | ||||||||||||||||||||||||||||
| 轴旋转 | 外壳旋转 | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | ||||||||||
| SHPR-110E | 81 | 80 | 1499 | 1.05 | 1215 | 1.70 | 1078 | 2.26 | 990 | 2.76 | 925 | 3.23 | 875 | 3.67 | 804 | 4.49 | —— | —— | —— | —— | 2695 | 5390 | 2940 | 5880 | 1470 | 294 | 1 | 10890 | 17.4 |
| 111 | 110 | ||||||||||||||||||||||||||||
| 161 | 160 | ||||||||||||||||||||||||||||
| 175.28 | 174.28 | ||||||||||||||||||||||||||||
