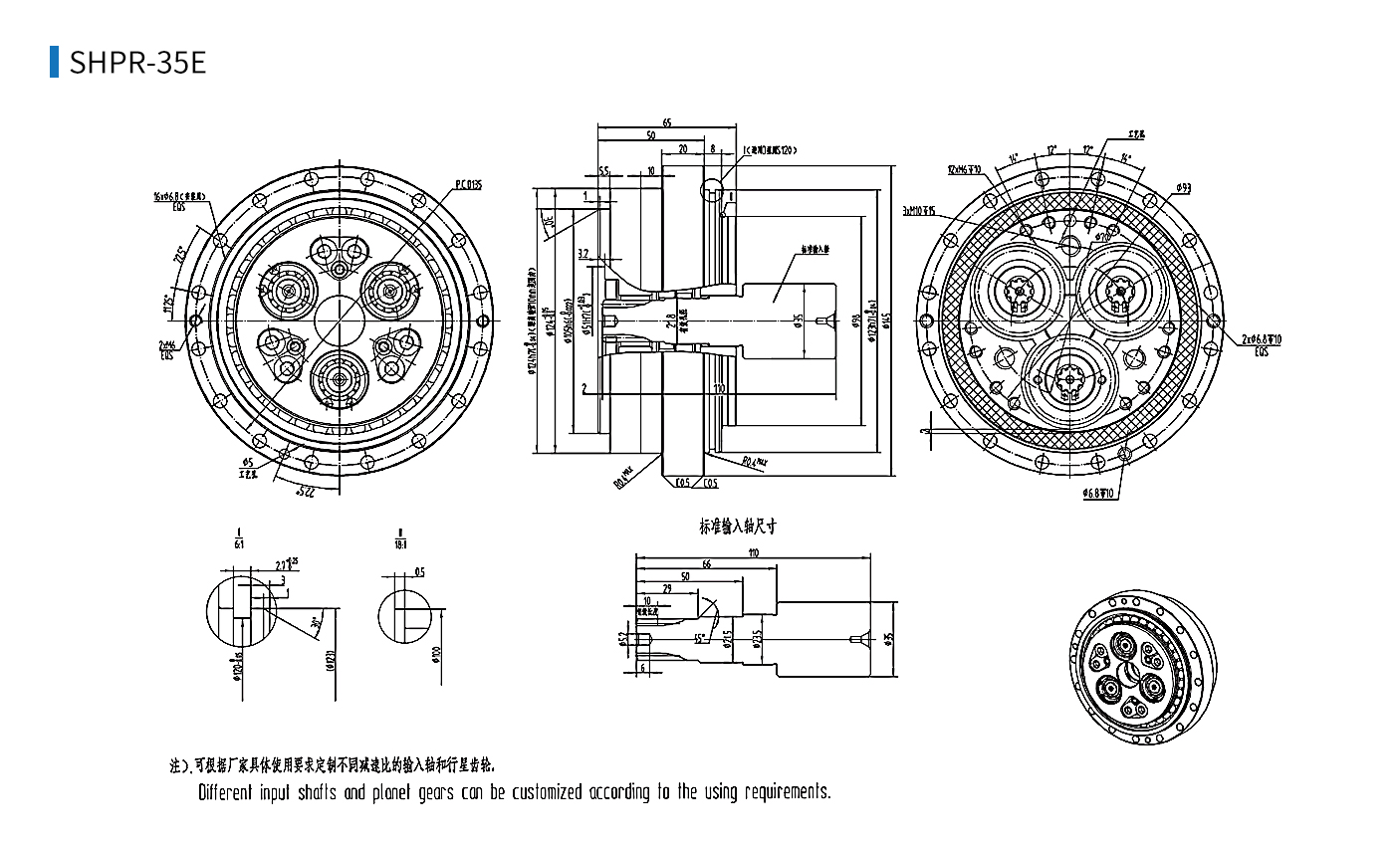

输出轴螺栓紧固型外形尺寸图
额定值表
| 输出转速(r/min) | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 启动停止容许转矩(Nm) | 瞬时最大容许转矩(Nm) | 容许力矩(Nm) | 瞬时最大容许力矩(Nm) | 倾覆刚度(Nm/arc.min) | 扭转刚度(Nm/arc.min) | 空程回差(arc.min) | 允许轴 向负载 (N) | 重量(kg) | |||||||||||
| 型号 | 减速比 Ratio | ||||||||||||||||||||||||||||
| 轴旋转 | 外壳旋转 | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | ||||||||||
| SHPR-35E | ASK | 329 | 0.23 | 265 | 0.37 | 238 | 0.5 | 218 | 0.61 | 203 | 0.71 | 192 | 0.8 | 176 | 0.98 | 163 | 1.14 | 150 | 1.26 | 595 | 1190 | 1103 | 2206 | 372 | 73 | 1 | 4312 | 4.6 | |
