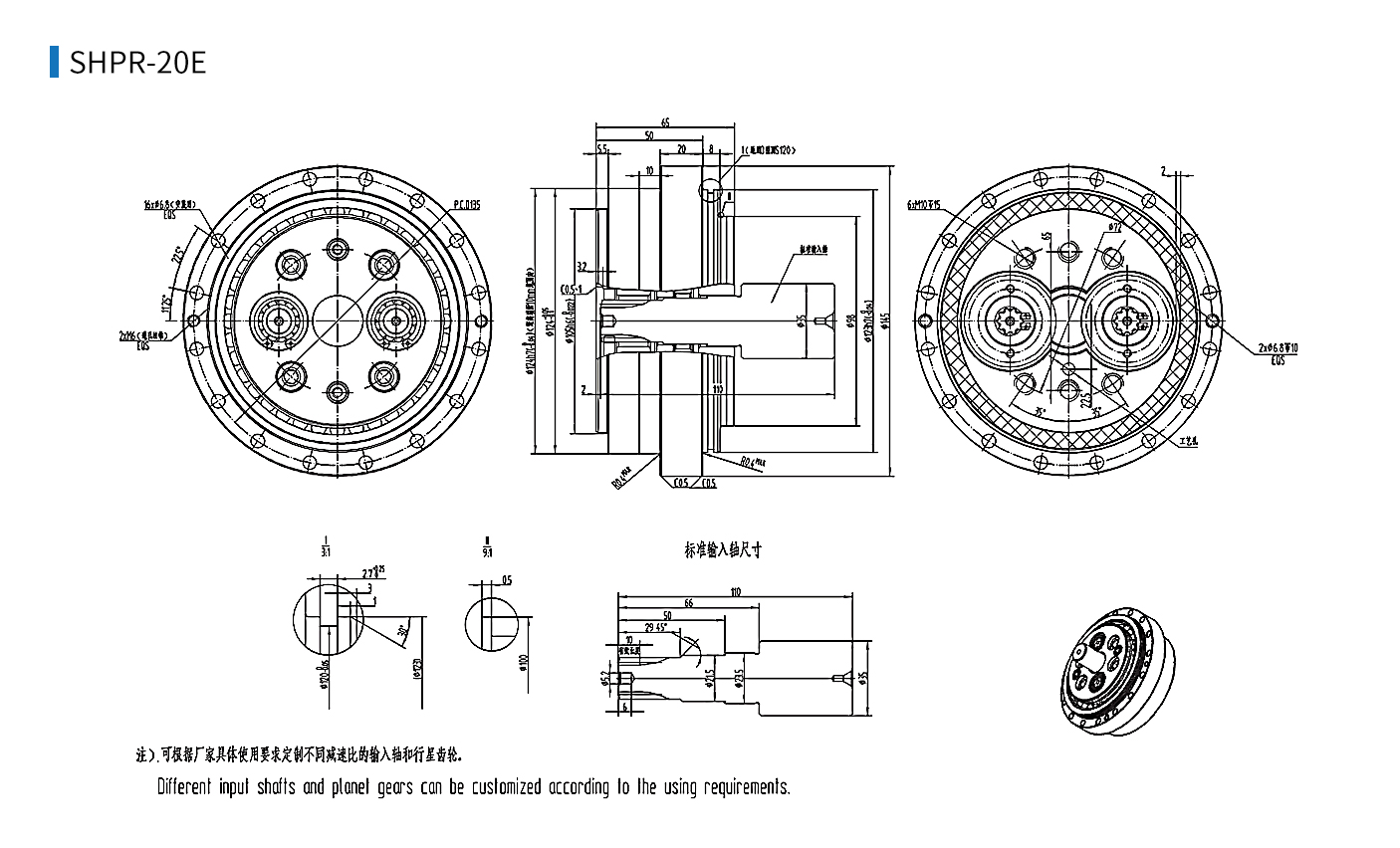

输出轴螺栓紧固型外形尺寸图
额定值表
| 输出转速(r/min) | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 启动停止容许转矩(Nm) | 瞬时最大容许转矩(Nm) | 容许力矩(Nm) | 瞬时最大容许力矩(Nm) | 倾覆刚度(Nm/arc.min) | 扭转刚度(Nm/arc.min) | 空程回差(arc.min) | 允许轴 向负载 (N) | 重量(kg) | |||||||||||
| 型号 | 减速比 Ratio | ||||||||||||||||||||||||||||
| 轴旋转 | 外壳旋转 | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | ||||||||||
| SHPR-20E | 57 | 56 | 231 | 0.16 | 188 | 0.26 | 167 | 0.35 | 153 | 0.43 | 143 | 0.5 | 135 | 0.57 | 124 | 0.70 | 115 | 0.81 | 110 | 0.92 | 412 | 833 | 882 | 1764 | 372 | 49 | 1 | 3920 | 4.7 |
| 81 | 80 | ||||||||||||||||||||||||||||
| 105 | 104 | ||||||||||||||||||||||||||||
| 121 | 120 | ||||||||||||||||||||||||||||
| 141 | 140 | ||||||||||||||||||||||||||||
| 161 | 160 | ||||||||||||||||||||||||||||
