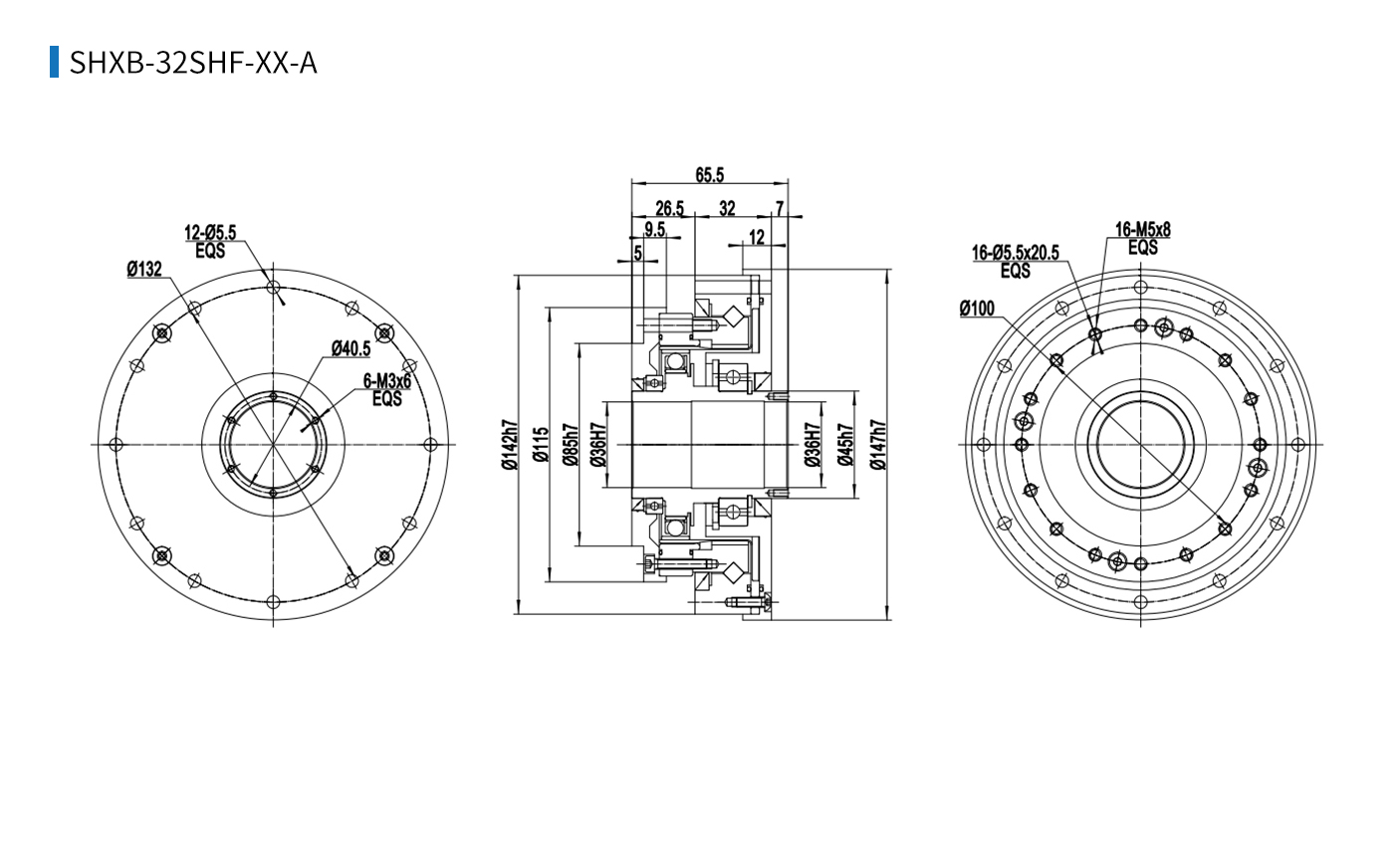

输出轴螺栓紧固型外形尺寸图
额定值表
| 型号 | 减速比 | 输入2000r/min时的额定转矩 | 启动停止时的容许峰值转矩 | 平均负载转矩的容许最大值 | 瞬间容许最大转矩 | 容许最高输入转速 | 容许平均输入转速 | 背隙 | 传动误差 |
| (arc sec) | (arc sec) | ||||||||
| Nm | Nm | Nm | Nm | r/min | r/min | ≤ | ≤ | ||
| 32 | 50 | 76 | 216 | 108 | 382 | 4800 | 3500 | 20 | 60 |
| 80 | 118 | 304 | 167 | 568 | 10 | 60 | |||
| 100 | 137 | 333 | 216 | 647 | 10 | 60 |
