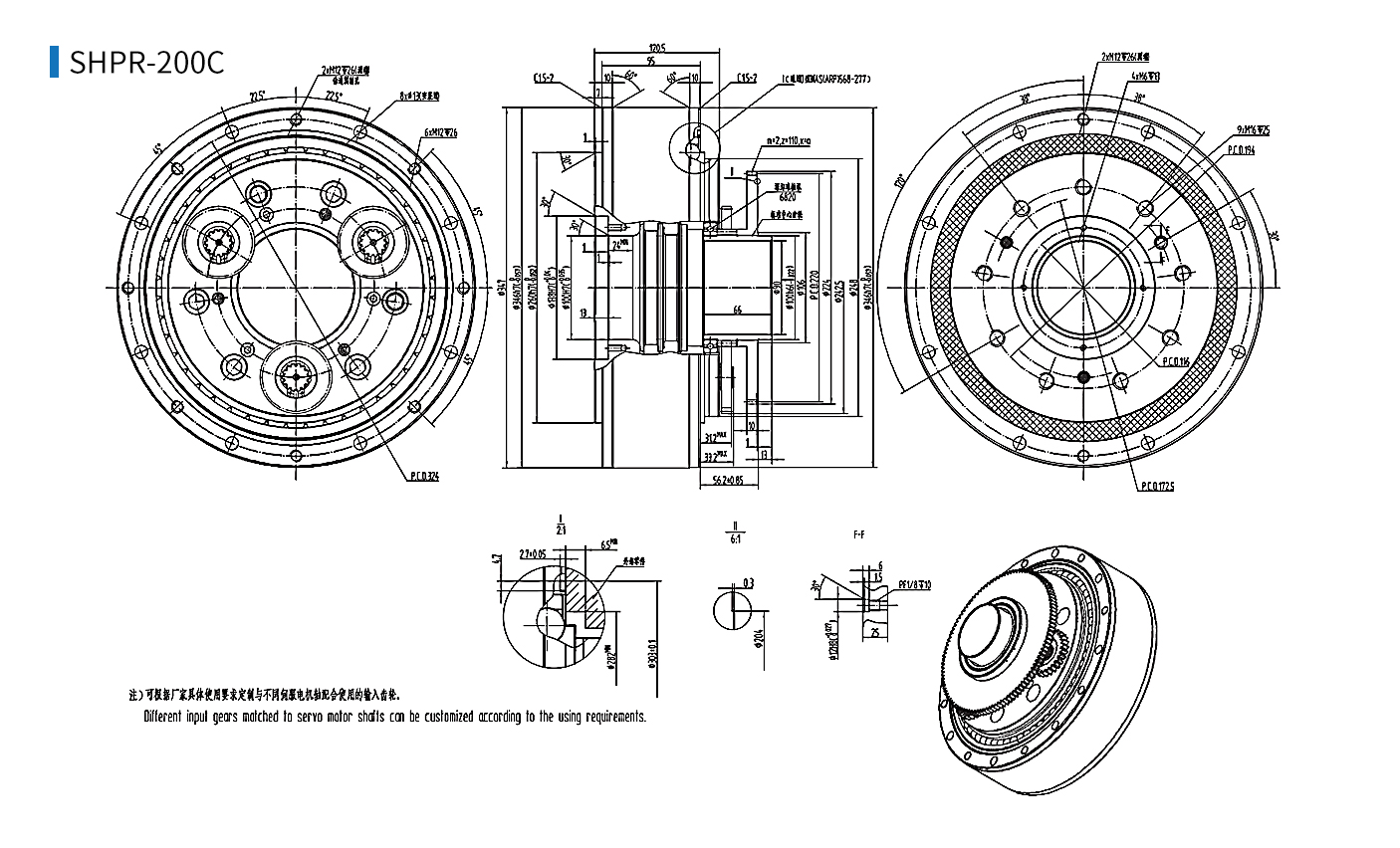

输出轴螺栓紧固型外形尺寸图
额定值表
| 输出转速(r/min) | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 启动停止容许转矩(Nm) | 瞬时最大容许转矩(Nm) | 容许力矩(Nm) | 瞬时最大容许力矩(Nm) | 倾覆刚度(Nm/arc.min) | 扭转刚度(Nm/arc.min) | 空程回差(arc.min) | 允许轴 向负载 (N) | 重量(kg) | |||||||||||
| 型号 | 减速比 | ||||||||||||||||||||||||||||
| 电机在外壳侧 | 电机在轴侧 | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | 输出转矩O(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | 输出转矩(Nm) | 输入功率(kW) | ||||||||||
| SHPR-200C | 34.86 | 33.86 | 2724 | 1.9 | 2215 | 3.09 | 1961 | 4.11 | 1803 | 5.04 | 1686 | 5.88 | 1597 | 6.69 | —— | —— | —— | —— | —— | —— | 4900 | 9800 | 8820 | 17640 | 9800 | 980 | 1 | 19700 | 55.6 |
